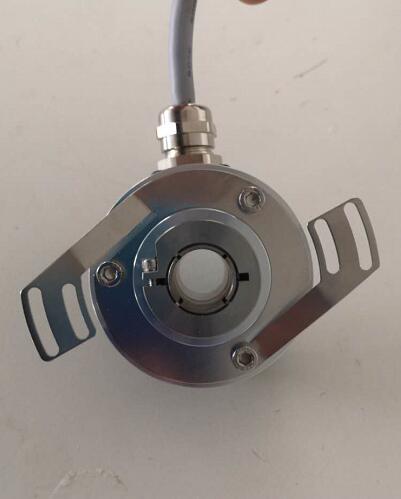

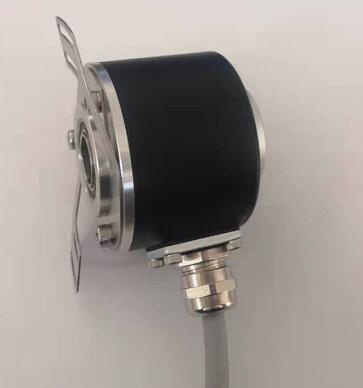

自由协议
具有永久断电记忆功能
欧标安装尺寸，通孔孔径可选8-15mm孔
|
机械参数 |
电气参数 |
||
|
最大转速 |
6000转/分 |
工作电压 |
10-30Vdc (5Vdc可定制） |
|
主轴负载 |
轴向40N，径向100N |
消耗电流 |
< 50mA (24Vdc)空载 |
|
抗冲击 |
1000m/s²(6ms),等于100g |
输出信号 |
RS485自由协议 |
|
抗振动 |
200m/s²(10-2000Hz),等于20g |
线性分辨率 |
1/262144FS |
|
允许轴向窜动 |
±1.5mm |
IP等级 |
IP65或IP68 |
|
允许径向跳动 |
±0.2mm |
定位精度 |
0.01º |
|
外形结构 |
60mm外径，实心轴，通孔轴 |
工作温度 |
-40℃~100℃ |
|
连接形式 |
6芯屏蔽电缆或航空插头 |
储存温度 |
-40℃~85℃ |
接线图：
|
功能 |
Vcc |
GND |
RS485 A |
RS485 B |
置位（可选） |
设置允许 |
屏蔽 |
|
颜色 |
棕色 |
白色 |
绿色 |
黄色 |
灰色 |
蓝色 |
网（粗红色） |
RS485通讯协议说明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
帧格式：数据位8位，停止位1位，无奇偶校验，无控制流。
编码器的参数需软件指令对编码器进行设定。
编码器为主动模式时，即编码器主动向上位机发送数据。数据长度为16位16进制ASCII码，格式为：XAB>±DATA↙，即：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
X |
地址 |
> |
± |
DATA |
↙ |
||||||||||
其中，“X”为前导字母，>位分割符，±为符号位。DATA为数据，ASCII格式，10位，由0～9构成，范围为-9,999,999,999～＋9,999,999,999。最后是回车符（0D）。
编码器地址为被动模式时，即问答模式。上位机向编码器发送询问指令，指令为4位16进制ASCII码，格式为：D+AB↙。
AB为编码器地址，范围为0到99
