多圈Ether CAT信号编码器
    发布时间: 2023-03-02 16:18

64圈、256圈、4096圈、16384圈可选

多圈Ether CAT信号编码器


绝对值编码器


Ether CAT工业以太网



编码器介绍

编码器技术

磁电

单圈分辨率

12位、13位、14位可选

多圈圈数

64圈、256圈、4096圈、16384圈可选

多圈技术

机械齿轮组

配置文件

CoE(基于EtherCAT的CANopen,DS-301+DS406)

诊断

内存



接口介绍

输出信号

Ether CAT

传输速率

10/100Mbit

接口周期时间

80   µs

线性分辨率

1/4096FS~1/16384FS可选

可编程功能

单圈分辨率,信号计数方向,预置

输出驱动器

Ethernet



电气参数

工作电压

10-30Vdc (5Vdc可定制)

功耗

小于2W

输出信号

Ether CAT工业以太网

启动时间

< 1s

反极性保护

短路保护

重复定位精度

小于2Bit

IP等级

IP65/IP67

工作温度

-40℃~85℃

储存温度

-40℃~85℃

温度

98%相对湿度,无凝结状态



机械参数

最大转速

6000转/分

主轴负载

轴向40N,径向100N

主轴材质

不锈钢

外壳材质

抗冲击

1000m/s²(6ms),等于100g

抗振动

200m/s²(10-2000Hz),等于20g

允许轴向窜动

±1.5mm

允许径向跳动

±0.2mm

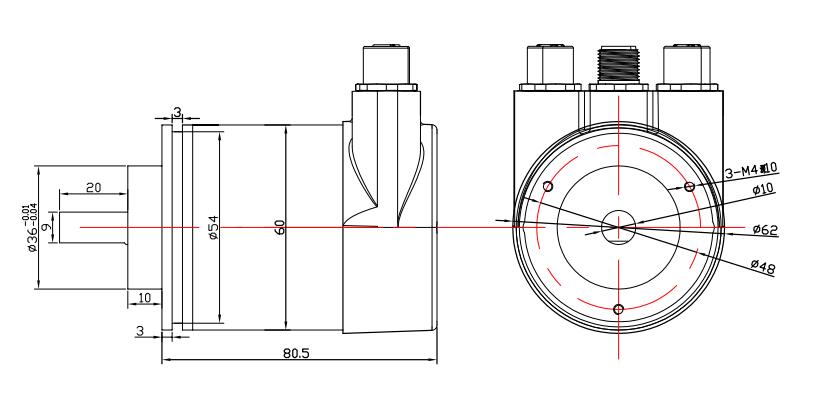

外形结构

60mm外径,实心轴,盲孔轴

连接形式

侧出M12插头(后出M8可选)
